지난 SuperMap 본사의 한국 방문 포스팅에 이어, 1월 8일 여의도 켄싱턴 호텔에서 있었던 기술 미팅 내용을 자세히 알려드리려 합니다. 기술 미팅에서는 SuperMap Solution for BIM + GIS 발표와, SPH 파트너와 고객들이 그간 궁금해했던 이슈에 대해 질문하는 시간을 가졌습니다.

지난 포스팅에서는 2019년에 새로 발표된 SuperMap 9D의 신기술에 대해 간략히 소개해드렸는데요, 기술 미팅에서는 SuperMap 기술지원팀의 Jayson이 BIM 기술에 대해 자세히 설명해주었습니다.

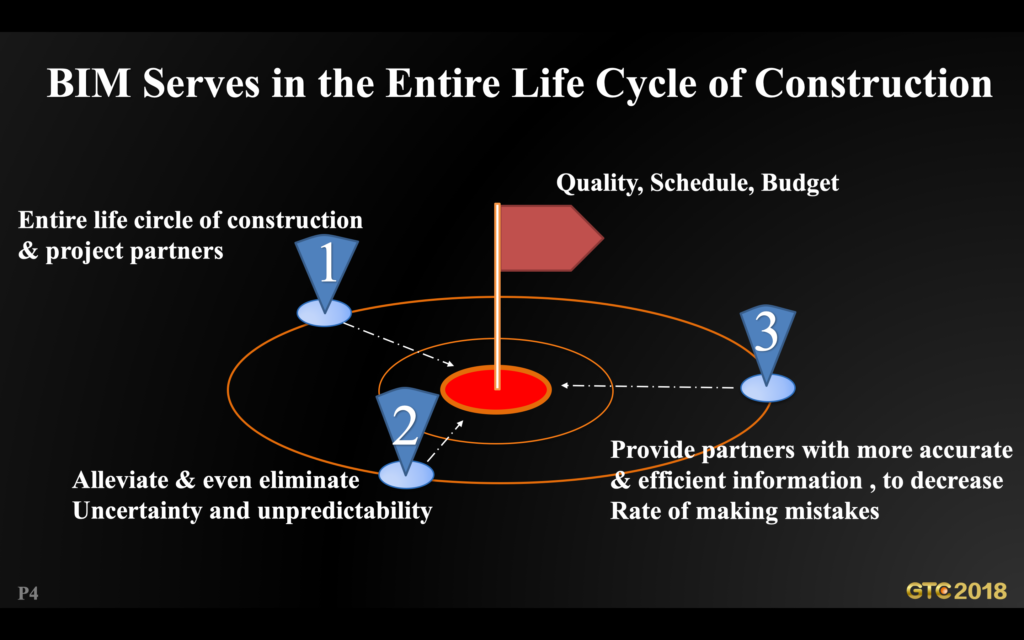

BIM(Building Information Modeling)은 디자인 – 건설 – 운영 – 유지보수에 이르는 건물의 전체 라이프 사이클을 관리할 수 있는 디지털 모형입니다.

CAD와 비교했을 때 BIM은 관리 비용이 싸기 때문에, 엔지니어링 비용을 절감하고 예산을 절약할 수 있습니다. 중국의 경우에는, 상하이 센터, CITIC 타워, 홍콩과 마카오를 잇는 강주아오 대교 등에 BIM이 활용되었다고 합니다.

SuperMap은 GIS에 BIM을 결합하여 더욱 강력한 3D GIS를 만들었습니다. BIM은 매우 디테일한 속성 정보를 가져올 수 있으며, 파이프라인 및 위상 관계를 표현할 수 있어 일반 GIS 3D 모델링보다 훨씬 상세합니다. BIM은 내부 환경 관리(설계,건축 단계)에, GIS Environment는 외부 환경 관리(운영, 유지보수)에 활용됩니다.

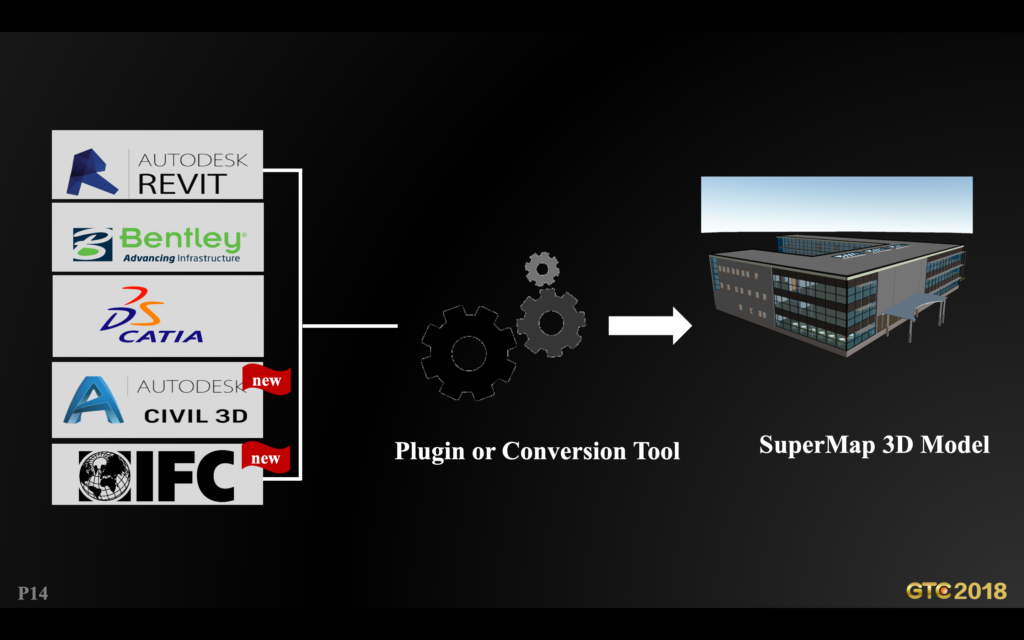

SuperMap은 Revit, Bentley, CATIA 등과 같은 BIM 주류 설계 소프트웨어를 위한 데이터 내보내기 플러그인을 제공합니다. 그리고 2019년에는 Autodesk Civil 3D와 IFC가 추가되었습니다. 데이터 정점 및 속성 정보를 한 번에 내보내고 유형 또는 도면층에 따라 정보를 분류할 수 있습니다. 내보낸 데이터는 인스턴스화된 BIM 데이터의 기능을 보존할 뿐만 아니라 여러 단계의 세부 정보를 생성하므로 3D GIS 플랫폼에서 데이터 로드 및 탐색 성능을 향상시킬 수 있습니다. 또한 내보낸 데이터는 BIM 데이터의 위상 무결성 및 폐쇄성을 유지합니다. 위상학적 3D 개체는 공간 작동, 공간 관계 쿼리, 공간 분석, 지형 데이터를 사용한 Boolean 계산 등을 수행할 수 있습니다.

대용량 BIM 데이터를 효율적으로 만들기 위해 SuperMap은 BIM 제작 소프트웨어와 연결 가능한 플러그인을 제공합니다. (관련 포스팅 참고)

1. LOD(Level of Detail)
2. 삼각형 메쉬 간소화

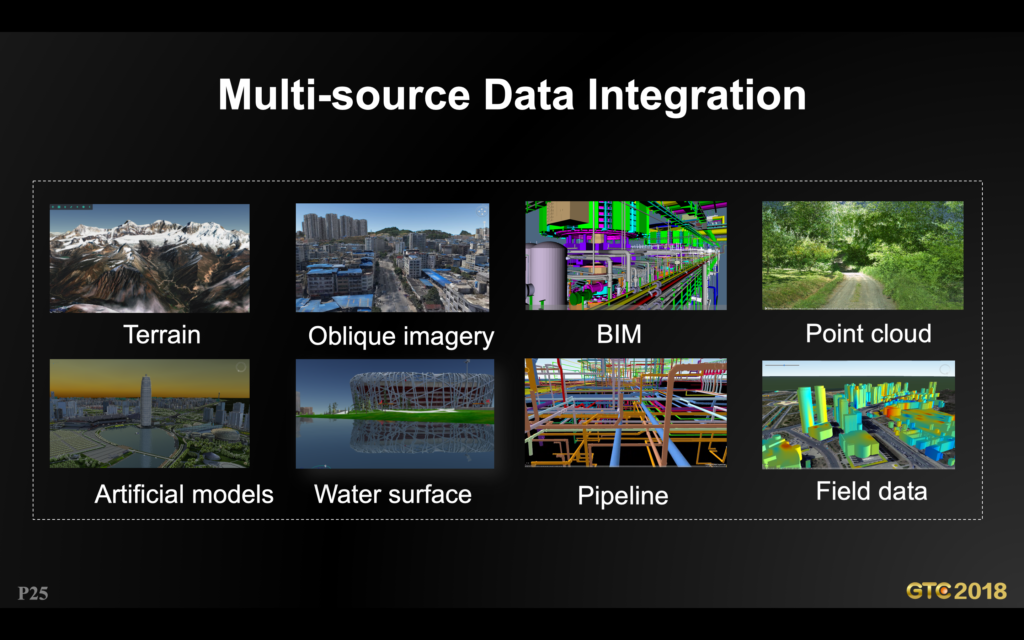

또한, SuperMap은 멀티소스 데이터 통합을 지원하여, 지형, 경사 사진, 포인트 클라우드, 수 표면, 파이프라인, 필드데이터 등 BIM과 다양한 타입의 데이터를 통합할 수 있습니다.

그렇다면, BIM 데이터를 활용한 사례는 무엇이 있을까요? BIM은 도시 계획 및 건설에 아주 유용합니다. BIM은 공항 시설, 지하 파이프라인, 스타디움 안전 관리 등에 활용되고 있습니다.

앞서 말했던 높이 632m, 128층의 상해를 대표하는 건물인 상하이 타워는 총 252GB의 BIM데이터, 300만개의 3D 데이터 모델로 이루어져,

• 웹 브라우저에서 BIM 사용
• 건물의 여러 구성 환경을 검색 (파이프라인, 기둥)
• 각각의 객체 클릭 시 정보 제공
• BIM 으로 각층의 파이프라인 및 구역 회선 등 다양한 정보 표시
• 비상상황 시뮬레이션
• 유지보수 관련 정보 표시

등이 가능하다고 합니다.

이러한 BIM의 가치는 GIS와 결합함으로써 확장될 수 있습니다. SuperMap GIS는 더 많은 BIM 형식과 기능을 지원하고, 더 큰 BIM 데이터를 전달하여 BIM과 GIS 조합 기술 솔루션을 완성하기 위해 노력하고 있습니다.

2019년 새롭게 발표된 SuperMap의 기술에 대해서는 아래 포스팅에서 더욱 자세히 확인하실 수 있습니다.

1. SuperMap GIS기술 – Edge Computing
2. SuperMap 3D Designer – 새로운 지리 설계 엔진
3. 3D 장면에서의 SuperMap 멀티 소스 데이터 통합기술
4. Sparks in AR + GIS
