BIM과 GIS의 통합을 통해 마이크로 도메인에서 BIM 정보를 교환하고 상호 운용할 수 있고, 매크로 도메인 내에서 GIS 정보를 사용할 수 있으며, BIM 응용을 심층화하고 적용 범위를 단일 객체에서 건물, 심지어 도시까지 확대할 수 있습니다. BIM+GIS는 GIS 산업에 기회와 과제를 모두 제공합니다. 아래에서 BIM+GIS 적용의 어려움과 대책을 분석합니다.



과제 1: BIM 데이터를 GIS 플랫폼에 액세스하기

전 세계적으로 각기 다른 스토리지 방법과 데이터 형식을 갖춘 BIM 모델링 소프트웨어가 많습니다. 따라서 이 다양한 형식의 BIM 데이터를 GIS 플랫폼에 액세스하는 것이 큰 과제입니다.

BIM 데이터는 BIM 소프트웨어에 따라 달라집니다. 예를 들어, Revit rvt파일은 Revit 설치 디렉토리의 재료 라이브러리에 저장됩니다. Revit 소프트웨어는 특성, 재료, 지오메트리 등을 포함한 Revit 데이터의 전체 정보에 액세스할 수 있는 유일한 방법입니다. BIM 데이터를 읽는 가장 실용적인 방법은 BIM 데이터를 GIS 데이터베이스로 변환하는 것입니다.

SuperMap은 Autodesk Revit, AutoCAD 및 Civil3D 소프트웨어와 같은 BIM 소프트웨어의 다양한 변환 플러그인과 도구와 Dessault의 CATIA 소프트웨어인 Bentley의 MicroStation ConNECT Edition을 제공했습니다. 이를 통해 데이터 정점 및 속성 정보를 한 번에 내보내고 유형 및 계층별로 정렬할 수 있습니다. 이 방법은 BIM 데이터 인스턴스화의 특성을 보존할 수 있을 뿐만 아니라, 3D GIS 플랫폼에서 데이터 로드 및 검색 성능을 개선하기 위한 상세 수준도 생성할 수 있습니다. SuperMap은 또한 일부 산업에서 표준 형식(IFC)의 변환 도구를 제공합니다.



과제2: BIM 모델 경량화

BIM 모델링 소프트웨어는 단일 건물에 초점을 맞추고, GIS는 도시 전체의 BIM 데이터에 초점을 맞춥니다. GIS 터미널은 저사양 PC, 패드 및 휴대전화에서 대용량 데이터를 처리할 때 큰 문제가 될 수 있습니다. 따라서 GIS 플랫폼은 데이터 형식 변환의 문제 해결뿐만 아니라 데이터 조명 및 최적화를 수행해야 합니다. SuperMap은 이를 위해 지능형 및 경량 플러그인을 제공했습니다.

경량 BIM의 핵심 기술은 다음과 같습니다.

Native LOD(Level of Detail) 기술입니다. BIM 소프트웨어의 3D 개체는 매개변수로 표시됩니다. 예를 들어, 실린더는 중심, 반지름 및 높이로 설명됩니다. 그러나 GIS 시스템에서는 객체를 삼각형으로 설명하여 다양한 세부 수준에서 여러 모델을 생성함으로써 BIM 모델을 다른 디스플레이 정확도와 디스플레이 레벨로 분석할 수 있습니다.

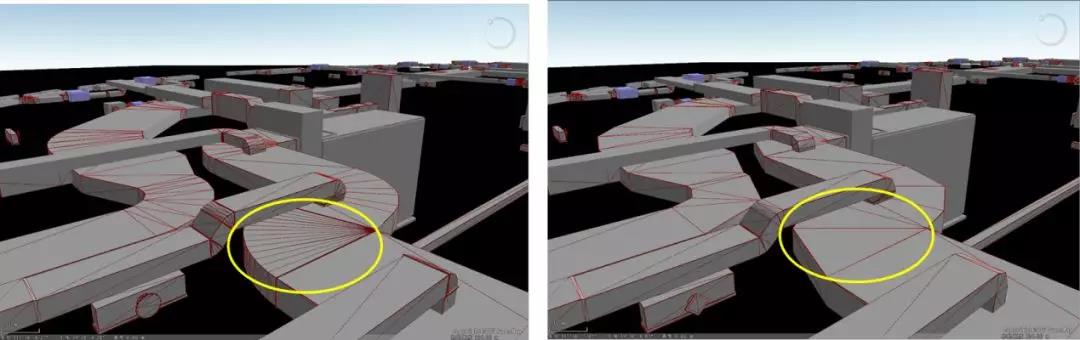

다른 디테일 수준의 배관 모델

 인스턴스 생성 기술은 BIM 모델에 많은 수의 공유 객체의 복사본 1개만 저장하는 것입니다. 예를 들어, 시공 단계에서는 위치를 제외한 정점 및 재료가 동일한 스크류 개체가 다수 있습니다. 하나의 나사 및 여러 위치를 저장하면 재사용 모델을 실현할 수 있습니다. 이러한 인스턴스화 렌더링은 그래픽 카드에서도 지원되므로 렌더링 효율성이 향상됩니다.



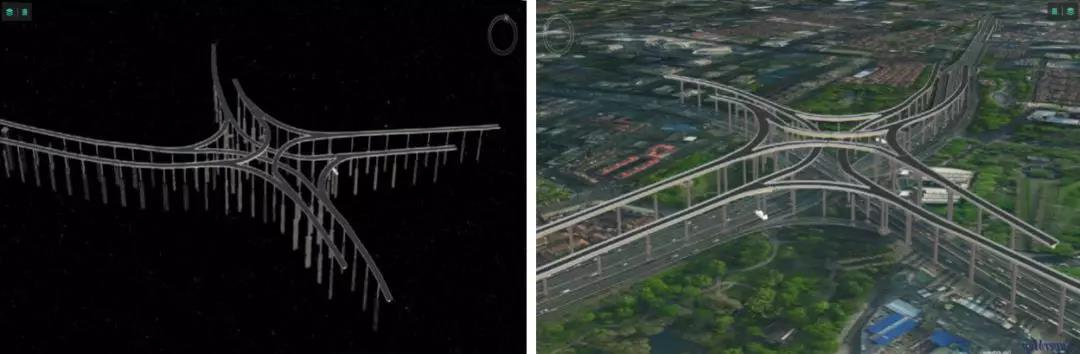

 과제 3: GIS 플랫폼에 BIM 모델 표시하기

객체 모델은 GIS 공간 데이터 모델의 일종으로, 2D&3D 점, 선, 폴리곤, 3D 객체 모델을 포함한 이산 공간의 요소를 설명하는 데 사용됩니다. 이 중 3D 물체는 Topo closed와 고정밀 삼각형으로 표현되며, 3D 물체 모델은 건물, 교량 등 실제 물체를 나타낼 수 있습니다.

GIS 플랫폼에서 옥외에서 실내로 이동하기 위해서는 실내 데이터를 수집하기 위한 BIM이 필요합니다. 질의, 통계 및 분석과 같은 BIM 모델의 기능을 실현하기 위한 첫 번째 단계는 GIS 플랫폼에서 BIM 모델을 표현하는 방법에 대한 문제를 해결하는 것입니다. BIM 모델은 3d Max 모델과 비교하기 위해 토폴로지 무결성과 폐쇄성이 완벽한 차체 구조이므로 3Dl 차체 객체 모델로 건물을 표현하는 데 사용할 수 있습니다.

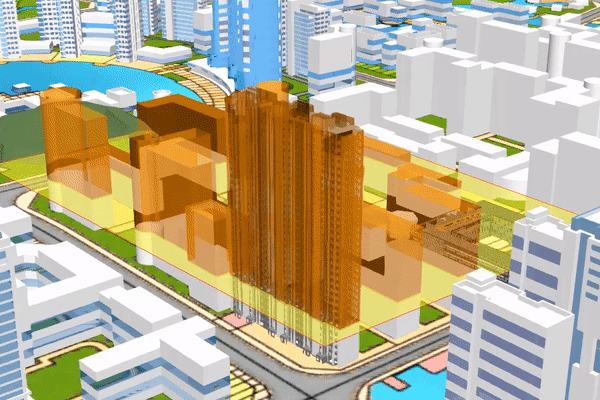

도시 디자인 – 높이 조절 분석



 과제 4: BIM 모노머의 링크 네트워크 표현

네트워크 모델은 2D 네트워크 데이터 모델과 3D 네트워크 데이터 모델을 포함한 또 다른 종류의 GIS 공간 데이터 모델입니다. 3D 네트워크 모델 데이터는 도로, 파이프라인 및 파이프 랙 데이터 간의 토폴로지 연결을 나타낼 수 있습니다. BIM의 적용 대상은 대개 단일 건물입니다. 지하 파이프라인, 철도, 터널, 항만 등과 같은 대규모 지역 물체의 관리를 실현하기 위해 GIS와 통합되어야 합니다. 3D 네트워크 모델 데이터를 사용하여 도로 데이터와 같은 BIM 장치 간의 링크 네트워크를 표현하여 3D 지점과 토폴로지 연결을 가진 객체를 추출한 다음 3D 네트워크 데이터 모델을 작성할 수 있습니다.

이러한 방식으로 BIM 모델은 다양한 복잡한 실용적인 엔지니어링 분야에 적용될 수 있습니다. 한 예로 파이프 파열 분석이 있습니다. 시가지 상수도망/난방망/천연가스관의 지하 파이프라인이 터지면, 3D 네트워크 데이터 모델의 위상 관계를 바탕으로 어떤 밸브가 닫혀 있는지, 어떤 파이프라인이 영향을 받는지 알 수 있어 신속하게 문제를 해결할 수 있습니다.



3D 설비 네트워크 분석 – 파이프라인 파열 분석입니다.
